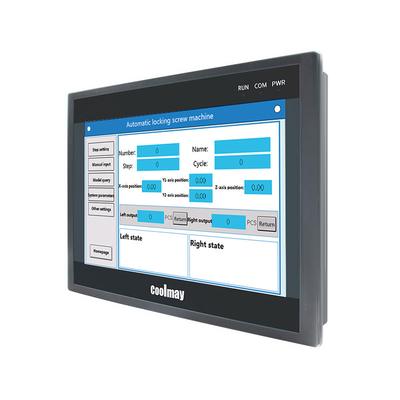

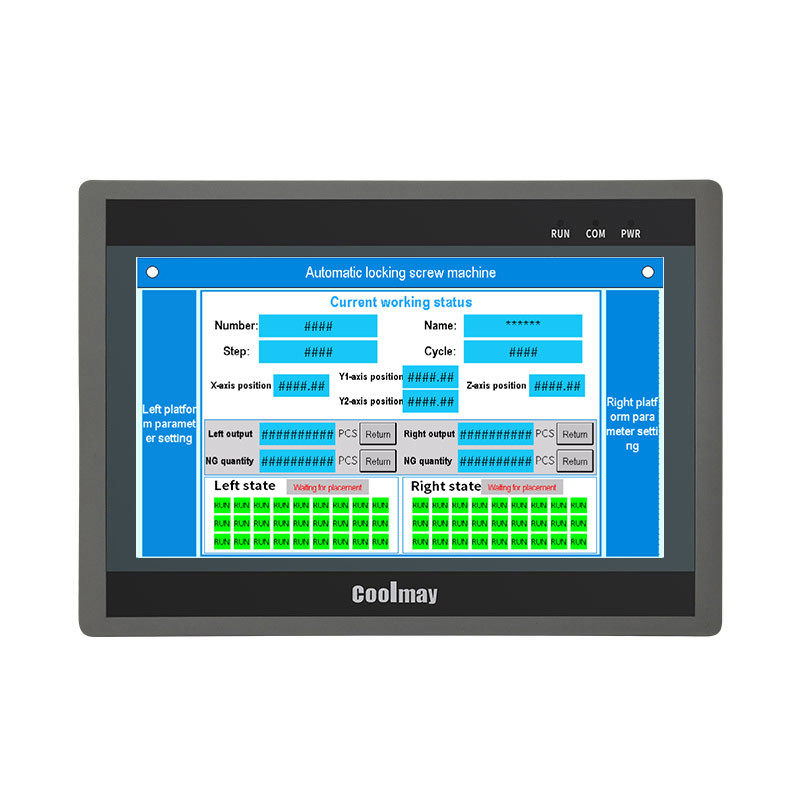

Contrôleur PLC à écran tactile numérique Coolmay 10 '' RS232 RS485 PLC Automation Control Panel

Contrôleur PLC à écran tactile programmable numérique Coolmay 10 '' Rs232/Rs485 Panneau de commande d'automatisation PLC

La solution tout-en-un consiste à intégrer le contrôleur, l'interface de fonctionnement, l'entrée/sortie, l'entrée/sortie analogique, le comptage/impulsion à grande vitesse et le port de communication dans une unité compacte pour répondre aux besoins de contrôle d'automatisation des équipements du client.

DESCRIPTION DU PRODUIT de HMI PLC TOUT EN UN

① Série QM3G : série QM3G-FH

② IHM 43 : 4,3 pouces 50 : 5 pouces 70 /70HD/70K : 7 pouces t 100 : 10 pouces

③ Entrée et sortie numériques (DI/DO) 16 : 8DI 8DO 24 : 12DI 12DO 38 : 20DI 18DO 44 : 24DI 20 DO 60 : 30DI 30DO

④ Type de module M : module principal du contrôleur universel

⑤ Type de sortie numérique (DO) R : relais ; T : transistor (tube MOS) ; RT : relais et transistor

⑥ Entrée analogique (AD) 4 canaux pour 43FH/50FH, 12 pour 70FH/HD, 16 pour 70KFH/100FH

⑦ Sortie analogique (DA) 2 canaux pour 43FH/50FH, 8 pour 70FH/70HD/70KFH/100FH

⑧ AI type E : thermocouple E (peut être personnalisé car le type KT, S ou J prend en charge la température négative)

PT : PT100 PT1000 : PT1000 Thermistance NTC 10 K, 50 K, 100 K A0 : 0-20 mA A4 : 4-20 mA V5 : 0-5 V

V : 0-10 V V5_ : -5 V ~ 5 V V_ : -10 ~ 10 V (seulement 7 et 10 pouces prennent en charge V5_ et V_)

⑨ Type AO A0 : 0-20 mA A4 : 4-20 mA V5 : 0-5 V V : 0-10 V V5_ : -5 V~5 V

V_:-10 ~ 10V (seulement 7 pouces et 10 pouces prennent en charge la tension négative couvre 2 canaux)

⑩ Comptage à grande vitesse monophasé C1, comptage de phase C2 AB, comptage de phase C3 ABZ ;

Prend normalement en charge 6 monophasés 60KHz, ou 2 AB (Z) 60KHz + 1 AB 10KHz

⑪ P0 : impulsion haute vitesse 10 KHz ; P : impulsion haute vitesse 100 KHz ; normalement 8 canaux, Y0-Y3 est

100KHz, Y4-Y7 est de 10KHz ; ce comptage à grande vitesse plus une impulsion à grande vitesse doit être compris entre 480 KHz

⑫ Le port Com en option fait référence au tableau 1'paramètre de base'

1.

   Affichage	Dimension	275*194*36mm
   	Taille de découpe	262*180mm
   	Consommation d'énergie	6-8W
   	Caractéristique	Écran tactile résistif de 60 000 couleurs, prend en charge l'affichage en mode portrait
   Mémoire	RAM	64 Mo
   	ROM	NOR Flash 16 Mo
   	CPU	Processeur 32 bits 408 MHz
   E/S	DI/DO	Max 30DI/30DO (max 28MR)
   	Niveau DI/DO	Entrée : NPN passif, borne publique isolée
   	Type DO	Relais (MR) ou transistor (MT, Y0-Y3 sont MOS) ou mixte (MRT) (Sortie relais : charge maximale 5 A/sortie transistor : charge maximale 500 mA)
   	E/S analogiques (optionnel)	Max 12AI/8AO
   	Type d'IA (optionnel)	Thermocouple E/E_/K/K_/S/S_/T/T_/J/J_ / PT100/ PT1000/ NTC10K/ NTC50K/ NTC100K/
   	Type AO (optionnel)	0~10V /0~5V/ 0~20mA/ 4~20mA/ mixte/ -5~5V/-10~10V (2AO pour 1 tension négative)
   Haute vitessefonction	Comptage à grande vitesse	Monophasé 6 canaux 60KHz, ou 2 AB 60KHz + 1 AB 10KHz, ou 2 ABZ 60KHz + 1 AB phase 10 KHz
   	Impulsion à grande vitesse	8 canaux, Y0-Y3 est 100KHz, Y4-Y7 est 10KHz. Comptage à grande vitesse + impulsion à grande vitesse < 480KHz
   Lien	IHM	Port de téléchargement IHM de type B (peut télécharger le programme PLC via la fonction de pénétration USB), RS232
   		1 RS485 (modifié de RS232 par défaut)
   	API	1 Mini USB, 1 RS232 (port programme)
   		1 port COM Rs485 ou 2 ports COM Rs485 (un est modifié par rapport au port Rs232 par défaut)
   		Port CAN (2.0A/B), port Ethernet, WIFI (occupera le port RS232 par défaut)
   Logiciel	IHM	Logiciel de programmation IHM Coolmay mView
   	API	Compatible avec Mitsubishi GX Developer 8.86 etTRAVAUX 2
