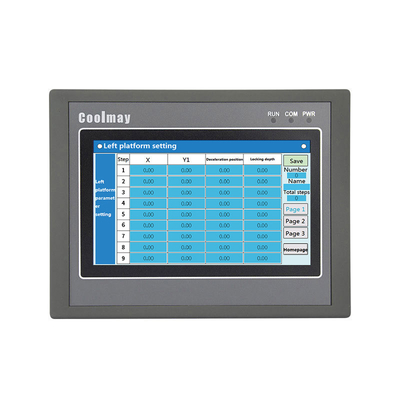

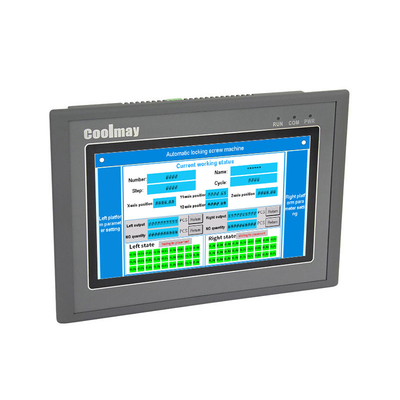

Sécurité multiple du panneau 65536 d'écran tactile d'affichage de MODBUS HMI True Colors MT6070H

Sécurité multiple du panneau 65536 d'écran tactile d'affichage de MODBUS HMI True Colors MT6070H

L'interface homme-machine (IHM) connecte les équipements de contrôle industriels tels que les contrôleurs logiques programmables (PLC), les convertisseurs de fréquence, les régulateurs de vitesse CC et les compteurs.Il s'agit d'un appareil numérique qui utilise l'écran d'affichage pour écrire des paramètres de travail ou saisir des commandes de fonctionnement via une unité de saisie (telle qu'un pavé tactile, une souris, etc.) pour réaliser une interaction d'informations entre les humains et les machines.Il se compose de deux parties : le matériel et le logiciel.

Traits:

■ API pris en charge.Nous prenons en charge les fabricants suivants, Mitsubishi.Omron.Panasonic.Siemens.RTU ModBus.ModBus ASCII.Modbus TCP.LG.Delta.Fatek.Vigueur et ainsi de suite.En ce qui concerne les nouvelles marques, nous fournirons le protocole de communication pertinent pour la mise à jour. (Les marques mentionnées ci-dessus sont réservées par les fabricants concernés)

■ Fonctionnement pratique et instructions de macro.En utilisant des macros peuvent aider l'automate à gérer des calculs compliqués, avec la macro de communication, les utilisateurs peuvent rédiger eux-mêmes le protocole de communication, puis l'élément peut communiquer avec certains systèmes via le port COM.

■ Téléchargez rapidement le programme via USB.Le téléchargement via USB Ver1.1/2.0 raccourcira le temps de téléchargement

■ Port de communication Ethernet (uniquement disponible pour l'IHM de la série MT60 en option) 10/100BASE-T, le port de communication Ethernet fournit une fonction d'échange de données rapide.N'importe quel TP peut organiser le réseau pour effectuer un contrôle à distance agrégé.Les données peuvent également être téléchargées en peu de temps via Ethernet.

■ Sauvegarde des données par disque U (le système de fichiers du disque U doit être FAT 32) ou carte SD (uniquement prise en charge de l'IHM de la série MT60)

■ Sécurité multiple.Fournir une protection par mot de passe pour protéger la propriété intellectuelle du programmeur.Fournir une protection par mot de passe de l'utilisation de l'élément de l'écran.L'élément ne peut être utilisé que lorsque le niveau de privilège de l'utilisateur est supérieur au statut de l'élément.

Paramètre:

Spécifications	Dimension	212*148*40mm
	Taille de découpe	194*138mm
	Taille d'affichage	154*87mm
	Poids (kg)	Env.0,54 kg
Affichage	Affichage	7" TFT
	Résolution (pixels)	800*480
	Luminosité	300 cd/m²
	Rapport de contraste	400:1
	Rétroéclairage	LED
	Temps de rétro-éclairage	60 000 heures
	Couleur d'affichage	65536 vraies couleurs
	Tactile	Panneau résistif 4 fils
Stockage	ROM	128 Mo
	RAM	64 Mo
	CPU	Noyau ARM9 400 MHz
Système opérateur		WINCE 5.0
Interface	port USB	USB 2.0 × 1 (port USB et peut être connecté à un lecteur flash USB externe, une souris, etc.)
	Port de téléchargement	Oui (câble de port mâle de type B pour le téléchargement du programme)
	port Ethernet	Optionnel
	Port COM	1 RS232 et 1 RS485
	Protocole	Prend en charge MODBUS, le port libre et le protocole de communication PLC commun
l'audio		Optionnel
Calendrier		Oui
Tension d'entrée		Par défaut comme DC12~24±10%V
Consommation		200mA*24V
Classe de protection		IP65 (face avant)
Température		Environnement ambiant : 0～50℃ |Environnement de stockage : -20～70℃
Humidité		20 % ～ 90 % HR
Certificat		CE
Logiciel		Logiciel de programmation IHM Coolmay





Spécification matérielle :
