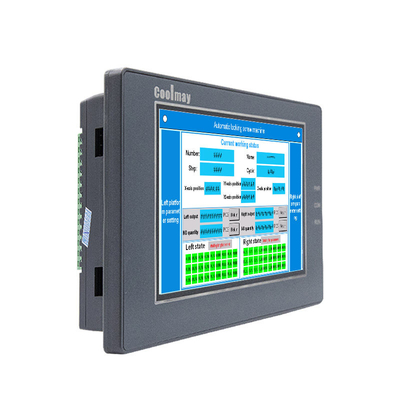

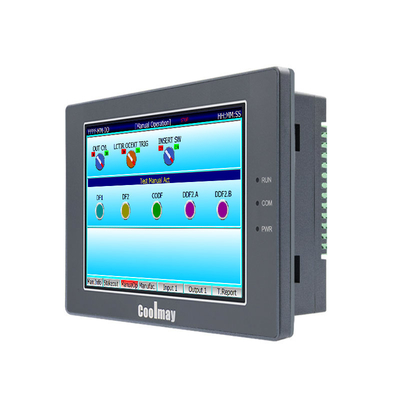

PLC HMI 275*194*36mm de Coolmay de contrôle d'automation 10,1 » TFT avec le panneau intégré de PLC HMI

Contrôle 275*194*36mm d'automation de PLC 10,1 » hmi de TFT avec le panneau intégré de PLC HMI

La machine tout-en-un de Coolmay HMI/PLC a innovateur réalisé l'intégration élevée du commutateur de HMI et de PLC, de l'analogue et de la température dans le matériel. Elle peut être employée dans diverses occasions exigeant le contrôle de PLC sans PLC externe et d'autres modules d'expansion. La solution témoin fortement intégrée d'automation industrielle utilise les terminaux que l'on peut brancher, qui facilite considérablement le démontage, l'installation et l'entretien des clients terminaux. Elle peut être remplacée directement quand elle échoue, réalisant « les frais de voyage zéro » et l'entretien sur place libre.

DESCRIPTION de PRODUIT de PLC de HMI TOUTE DANS UN

Caractéristique :

1. Structure

Structure fortement intégrée et compacte, économie et économie de l'espace.

2. Logiciel de programmation

HMI : Adopte le logiciel de programmation d'écran tactile de CoolMayHMI.

PLC : Compatible avec le promoteur 8,86 des travaux 2 GX de Mitsubishi.

3. Entrée

Entrée de Digital : Entrée numérique maximum de 30 canaux.

Entrée analogique : Jusqu'à 5 entrées d'ANNONCE peuvent être installées.

Facultatif : E/K/S/T/J thermocouple/PT100/PT1000/NTC10K/NTC50K/NTC100K/0~10V/0~5V/0~20mA/4-20mA/5V~5V/-10V~10V ou caractéristiques du type mixte et autres spéciales (le thermocouple soutient la température négative).

4. Entrée de compte ultra-rapide

Compte ultra-rapide des canaux 60KHz monophasé 6 ou phase 60KHz de 2 canaux ab (z) plus 1 phase 10KHz du canal ab.

5. Sortie

Sortie numérique : 30 sorties maximum (Y0~Y3 sont des tubes de MOS).

Option : Relais (M.) ou transistor (la TA) ou mélangé (MRT) ; Sortie de relais : charge maximum 5A, sortie de transistor : charge maximum 500mA.

Quantité analogue : 2 sorties du DA peuvent être installées tout au plus.

Option : 0~10V/0~5V/0~20mA/4~20mA/mixed/-5~5V/-10~10V (2DA pour 1 sans la tension).

2. Mémoire	RAM	128MB
   	ROM	128MB
   	Unité centrale de traitement	CORTEX A8 720MHz-1GHz
   Entrée-sortie	DI/DO	12DI/12DO ou 20DI/18DO ou 24DI/20DO ou 30DI/30DO
   		Entrée : NPN passif, terminal public d'isolement Sortie de transistor : NPN de bas niveau, COM se relient au négatif ; Sortie de relais : Contact sec normalement ouvert
   	FAITES le type	Relais (M.) ou transistor (la TA) ou mélangé (MRT) (Sortie de relais : sortie de transistor de la charge maximum 5A/: charge maximum 500mA)
   	Entrée-sortie analogue (facultative)	16AI/8AO maximum
   	Type d'AI (facultatif)	Le type le thermocouple PT100/PT1000/NTC10K/NTC50K/NTC100K/0~10V/0~5V/-5V~5V/-10V~10V/0~20mA/4~20mA/d'E/E_/K/K_/S/S_/T/T_/J/J_ s'est mélangé
   	Type d'ao (facultatif)	0~10V /0 ~5V/0~20mA/4~20mA/s'est mélangé -5~5V/-10~10V (2DA pour 1 sans la tension)
   Fonction ultra-rapide	Compte ultra-rapide	Canal 60KHz monophasé 6, ou 2 ab 60KHz + 1 ab 10KHz, ou 2 ABZ 60KHz + 1 phase d'ab 10 kilohertz
   	Impulsion ultra-rapide	8 canaux, Y0-Y3 est 100KHz, Y4-Y7 est 10KHz. Compte ultra-rapide + impulsion ultra-rapide < 480KHz="">
   Connexion	HMI	1 port de téléchargement de HMI, 1 port d'USB 2,0
   		1 port RS485 ou 1RS232 Port Ethernet (ne peut pas coexister avec le port Ethernet de PLC)
   	PLC	1 mini type port USB de B, 1 port Rs232 (le port de programme, peut également être employé comme port de COM)
   		1 Rs485 ou 2 ports de COM Rs485 (un est changé du port du défaut Rs232), BOÎTE (2.0A/B), port Ethernet (ne peut pas coexister avec le port Ethernet de HMI), WIFI (occupera le défaut Rs232)
   Logiciel	HMI	Logiciel de programmation de CoolMayHMI HMI
   	PLC	Compatible avec Mitsubishi GX Developer8.86 et TRAVAUX 2
