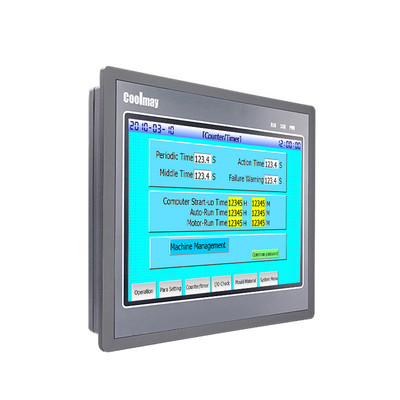

Machine d'interface humaine de pouce HMI de Coolmay 10 construite dans le type B 280mA*24V de Carte SD

1.Precautions d'utiliser le transistor et le relais de PLC
La sortie de PLC est un résultat commun de cathode, la valeur théorique est 1A, l'utilisation réelle est moins que 500mA, le câblage de COM est négatif, emploie svp la tension 24V, là n'est aucune sortie de tension quand il est employé comme commutateur. Si un relais externe, le relais a besoin d'un bloc d'alimentation externe.
Le relais a une vie de contact, la valeur théorique est les périodes 30W, et la valeur théorique de la charge externe ne dépasse pas 5A. Fréquemment, le courant de chargement complet peut affecter la durée de vie, et il n'y a aucune tension.
2.Precautions de type sélection de sortie de PLC de Coolmay
LA TA : indique la sortie de transistor, M. : indique la sortie de relais, et le MRT : indique la sortie mélangée de transistor de relais.
Les principales différences entre la sortie de transistor et la sortie de relais sont :
(1) la différence dans la charge actuelle. Actuellement, nous utilisons un transistor avec une charge actuelle maximum de 500MA, et la charge actuelle maximum du relais est 5A (le courant maximum de relais du PLC de série d'EX2N/DX2N est 3A) ;
(2) de puissance de sortie : Le transistor peut seulement être relié à l'alimentation d'énergie de DC24V, et le relais peut être relié alimentation de DC24V et d'AC220V à énergie ;
(3) caractéristiques fonctionnelles : Si vous devez envoyer une impulsion pour conduire un moteur pas à pas, vous devriez employer la sortie de transistor ou la sortie mélangée. Également si le commutateur de sortie est en activité, on lui recommande d'employer un résultat de transistor ;
(4) si le relais et le transistor sont disponibles, on lui recommande d'employer un résultat de transistor parce que le transistor n'a aucune limite de la vie de contact et la vie sera plus longue que le relais tant que le courant ne dépasse pas la limite.
