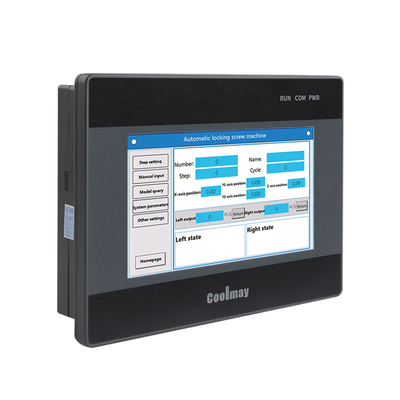

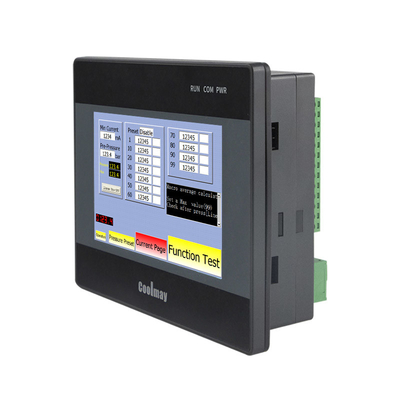

Le PLC de 4,3 pouces HMI programmant la consommation de DC24V 60K colore la consommation de HMI 4-6W pour le contrôle d'automatisation
Lieu d'origine | LA CHINE, GONGDONG |
---|---|
Nom de marque | Coolmay |
Certification | CE |
Numéro de modèle | QM3G-43FH |
Quantité de commande min | 1 morceau |
Prix | Negotiable |
Détails d'emballage | carton |
Délai de livraison | 3-8 jours de travaux |
Conditions de paiement | T/T, Western Union, MoneyGram |
Capacité d'approvisionnement | 15000 unités par semaine |
Contactez-moi pour des aperçus gratuits et des bons.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xDimension | 134*102*34mm | Taille de coupe-circuit | 120*94mm |
---|---|---|---|
Poids (kilogrammes) | 0,3 kilogrammes | Type | 4,3" TFT |
Taille d'affichage | 97*56mm | Résolution (pixels) | 480*272 |
Surligner | 4,3 pouces HMI PLC,60K couleurs HMI PLC Combo |
4,3 pouces Hmi PLC programmation DC24V 60K couleurs HMI 4-6W consommation 32bit CPU 408MHz contrôle d'automatisation
La solution tout-en-un consiste à intégrer le contrôleur, l'interface de fonctionnement, l'entrée/sortie, l'entrée/sortie analogique, le comptage/impulsion à grande vitesse et le port de communication dans une unité compacte pour répondre aux besoins de contrôle d'automatisation des équipements du client.
DESCRIPTION DU PRODUIT de HMI PLC TOUT EN UN
Fonctionnalité:
1. Fonctionnalité super puissante.L'automate est compatible avec l'automate de la série FX3G/FX3U/FX3S, avec une vitesse de fonctionnement rapide.
2. Hautement intégré.La quantité de commutation maximale est de 30 entrées et 30 sorties, et la sortie de quantité de commutation peut être sélectionnée comme sortie transistor/relais/hybride.La quantité analogique maximale est de 16 entrées et 8 sorties.Équipé de deux ports de programmation PLC (ports RS232/USB) et d'un port de téléchargement à écran tactile.
3. Prend en charge le comptage à grande vitesse multicanal et les impulsions à grande vitesse.Accélération et décélération indépendantes ;La transmission totale du comptage à grande vitesse et des impulsions à grande vitesse ne peut pas dépasser 480 KHz.
Mmodèle | QM3G-43FH |
Dimension | 134*102*34mm |
Taille de découpe | 120*94mm |
Saisir | 24VDC |
Consommation d'énergie | 4-6W |
HMI | |
Fonctionnalité | Écran tactile résistif 60K couleurs, prend en charge l'affichage portrait |
Taper | 4.3 "TFT |
Taille d'affichage | 97*56mm |
Résolution (pixels) | 480*272 |
RAM | 64 Mo (Veuillez demander si le stockage des données historiques est nécessaire) |
ROM | NOR Flash 8 Mo |
CPU | Processeur 32 bits 408 MHz |
Ports COM | Port de téléchargement IHM de type C (peut télécharger le programme PLC via la fonction de pénétration USB), port RS232 |
Logiciel | Logiciel de programmation IHM Coolmay TPWorks |
API | |
Niveau E/S |
- Entrée : NPN passif, borne publique isolée -Sortie transistor: NPN bas niveau, connexion COM au négatif - Sortie relais : Contact sec normalement ouvert |
Type et charge DO |
- MT : 2A/point, 4A/4 points COM, 5A/12 points COM - MR : 2A/point, 5A/12 points COM |
Comptage à grande vitesse | Monophasé 6 canaux 60KHz, ou 2 AB 60KHz + 1 AB 10KHz, ou 2 ABZ 60KHz + 1 AB phase 10KHz |
Impulsion à grande vitesse (Uniquement pour les modèles MT) |
8 canaux, Y0-Y3 est 100KHz, Y4-Y7 est 10KHz. Comptage à grande vitesse + impulsion à grande vitesse < 480KHz |
Port COM | 1x TYPE-C, 1x RS232, 1x RS485 |
Logiciel | Compatible avec GX Developer8.86 etGX FONCTIONNE 2 |
Informations détaillées.faire référence à: "Coolmay QM3G-FH Manuel d'utilisation tout-en-un”, “Manuel de programmation de l'automate Coolmay CX3G/FX3GC”, “Manuel d'utilisation de l'IHM Coolmay TP” |
1. Équipement de fabrication de vêtement, machine à vis (peut être expédiée avec le programme), machine à tarauder, machine de nettoyage à ultrasons, machine masterbatch, machine masterbatch;
2. Machine d'essai, machine à plastifier, machine de pressage à chaud, équipement de batterie/machine de soudage par points, durcissement par lampe UV, équipement de nettoyage à ultrasons, chargement et déchargement, équipement périphérique SMT, machine terminale, machine de moulage par injection (machine de moulage par injection verticale)
3. Équipement de protection de l'environnement, lampes à LED, machine anti-mousse, étiqueteuse, machine de marquage laser, appareil de test, équipement de soudage par refusion/machine à chaussures, équipement de pas à pas/test SKD/laminage, armoire de distribution d'énergie, test de test.
1. Précautions d'utilisation du transistor et du relais PLC
La sortie PLC est une sortie cathodique commune, la valeur théorique est de 1A, l'utilisation réelle est inférieure à 500mA, le câblage COM est négatif, veuillez utiliser une tension de 24V, il n'y a pas de sortie de tension lorsqu'il est utilisé comme interrupteur.S'il s'agit d'un relais externe, le relais a besoin d'une alimentation externe.
Le relais a une durée de vie de contact, la valeur théorique est de 30 W fois et la valeur théorique de la charge externe ne dépasse pas 5 A.Souvent, le courant à pleine charge peut affecter la durée de vie et il n'y a pas de tension.
2. Précautions de sélection du type de sortie Coolmay PLC
MT : indique la sortie transistor, MR : indique la sortie relais et MRT : indique la sortie mixte transistor relais.
Les principales différences entre la sortie transistor et la sortie relais sont :
(1) La différence de charge actuelle.À l'heure actuelle, nous utilisons un transistor avec une charge de courant maximale de 500MA, et la charge de courant maximale du relais est de 5A (le courant de relais maximal du PLC de la série EX2N(S)/DX2N(S) est de 3A);
(2) Puissance de sortie : le transistor ne peut être connecté qu'à l'alimentation DC24V, et le relais peut être connecté à l'alimentation DC24V et AC220V ;
(3) Caractéristiques fonctionnelles : si vous devez envoyer une impulsion pour piloter un moteur pas à pas, vous devez utiliser la sortie transistor ou la sortie mixte.De plus, si le commutateur de sortie est actif, il est recommandé d'utiliser une sortie transistor ;
(4) Si le relais et le transistor sont disponibles, il est recommandé d'utiliser une sortie transistor car le transistor n'a pas de limite de durée de vie des contacts et la durée de vie sera plus longue que le relais tant que le courant ne dépasse pas la limite.
