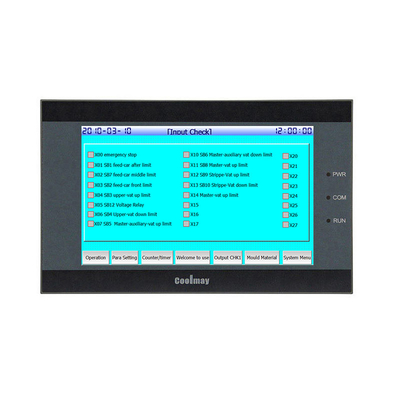

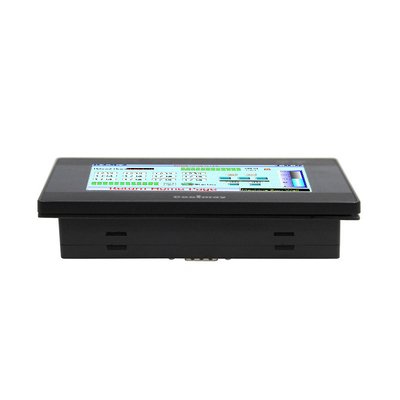

TYPE C RS232 RS485 de la Manche 60KHz monophasé 6 de panneau de commande d'automation de PLC de QM3G-50FH

1. Précautions d'utilisation du transistor et du relais PLC
La sortie PLC est une sortie cathodique commune, la valeur théorique est de 1A, l'utilisation réelle est inférieure à 500mA, le câblage COM est négatif, veuillez utiliser une tension de 24V, il n'y a pas de sortie de tension lorsqu'il est utilisé comme interrupteur.S'il s'agit d'un relais externe, le relais a besoin d'une alimentation externe.
Le relais a une durée de vie de contact, la valeur théorique est de 30 W fois et la valeur théorique de la charge externe ne dépasse pas 5 A.Souvent, le courant à pleine charge peut affecter la durée de vie et il n'y a pas de tension.
2. Précautions de sélection du type de sortie Coolmay PLC
MT : indique la sortie transistor, MR : indique la sortie relais et MRT : indique la sortie mixte transistor relais.
Les principales différences entre la sortie transistor et la sortie relais sont :
(1) La différence de charge actuelle.À l'heure actuelle, nous utilisons un transistor avec une charge de courant maximale de 500MA, et la charge de courant maximale du relais est de 5A (le courant de relais maximal du PLC de la série EX2N(S)/DX2N(S) est de 3A);
(2) Puissance de sortie : le transistor ne peut être connecté qu'à l'alimentation DC24V, et le relais peut être connecté à l'alimentation DC24V et AC220V ;
(3) Caractéristiques fonctionnelles : si vous devez envoyer une impulsion pour piloter un moteur pas à pas, vous devez utiliser la sortie transistor ou la sortie mixte.De plus, si le commutateur de sortie est actif, il est recommandé d'utiliser une sortie transistor ;
(4) Si le relais et le transistor sont disponibles, il est recommandé d'utiliser une sortie transistor car le transistor n'a pas de limite de durée de vie des contacts et la durée de vie sera plus longue que le relais tant que le courant ne dépasse pas la limite.
